Anemometro Termometro HD 2103.1 - HD 2103.2

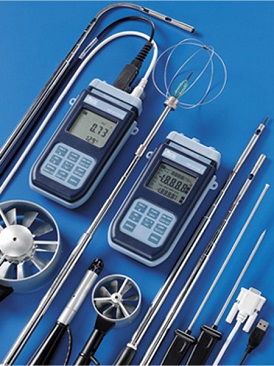

Gli anemometri HD2103.1 e HD2103.2 sono strumenti portatili con display LCD di grandi dimensioni, eseguono misure nel campo della climatizzazione, condizionamento, riscaldamento, ventilazione e comfort ambientale.
Misurano la velocità, la portata e la temperatura dell’aria nei condotti o bocchette con sonde a filo caldo o ventolina; la sola temperatura con sonde ad immersione, penetrazione, contatto o aria.
Il sensore di temperatura può essere Pt100, Pt1000.
Le sonde provviste di modulo SICRAM hanno memorizzati al loro interno i dati di calibrazione di fabbrica.
Lo strumento HD2103.2 è un datalogger, memorizza fino a 38000 campioni che possono essere trasferiti ad un PC collegato allo strumento tramite le porte seriali RS232C e USB2.0.
Da menù è possibile configurare l’intervallo di memorizzazione, la stampa, il baud rate.
I modelli HD2103.1 e HD2103.2 sono dotati di porta seriale RS232C e possono trasferire, in tempo reale, le misure acquisite ad un PC o ad una stampante portatile.
La funzione Max, Min, Avg calcola i valori massimo, minimo e medio.
Altre funzioni sono: la misurazione relativa REL, la funzione HOLD e lo spegnimento automatico escludibile.
Gli strumenti hanno grado di protezione IP66.
Sonde:
Lo strumento funziona con sonde a filo caldo, con sonde a ventolina e con sonde di temperatura provviste di modulo SICRAM; funziona inoltre con sonde di temperatura con sensore Pt100 a 4 fili, Pt1000 o Ni1000 a 2 fili.
Nelle sonde che ne sono provviste, il modulo SICRAM funge da interfaccia tra il sensore posto nella sonda e lo strumento.
All'interno del modulo è presente un circuito con memoria che permette allo strumento di riconoscere il tipo di sonda collegata e di leggere i dati di calibrazione della sonda.
Le sonde di temperatura sprovviste di modulo SICRAM non sono riconosciute automaticamente dallo strumento e vanno impostate da menu.
Strumento | |
---|---|
Dimensioni (Lunghezza x Larghezza x Altezza) |
185 x 90 x 40 mm |
Peso | 470 g (completo di batterie) |
Materiali | ABS, gomma |
Display | 2 x 4 ½ cifre più simboli Area visibile 52 x 42 mm |
Condizioni Operative | |
Temperatura operativa | da -5 a 50 °C |
Temperatura di magazzino | da -25 a 65 °C |
Umidità relativa di lavoro | da 0 a 90 % UR no condensa |
Grado di protezione | IP 66 |
Alimentazione | |
Batterie | 4 batterie 1.5V tipo AA |
Autonomia | 200 ore con batterie alcaline da 1800 mAh |
Corrente assorbita a strumento spento | 20 μA |
Rete | Adattatore di rete 12 Vdc - 1 A |
Unità di misura | °C - °F - m/s - km/h - ft/min - mph - knot
- l/s - m³/s - m³/min - m³/h - ft³/s - ft³/min -WCT |
Sicurezza dei dati memorizzati | Illimitata, indipendente dalle condizioni
di carica delle batterie |
Tempo | |
Data e ora | orario in tempo reale |
Accuratezza | 1min / mese max deviazione |
Memorizzazione dei valori misurati modello HD2103.2 | |
Tipo | 2000 pagine di 19 campioni ciascuna |
Quantità | 38000 campioni in totale |
Intervallo di memorizzazione selezionabile | 1 s,5 s,10 s,15 s,30 s, 1
min, 2 min, 5 min, 10min, 15min, 20 min, 30 min e 1 ora |
Interfaccia seriale RS232C | |
Tipo | RS232C isolata galvanicamente |
Baud rate | impostabile da 1200 a 38400 baud |
Bit di dati | 8 |
Parità | Nessuna |
Bit di stop | 1 |
Controllo di flusso | Xon / Xoff |
Lunghezza cavo seriale | Max 15 m |
Intervallo di stampa selezionabile | immediata o 0, 1 s,5 s,10 s,15 s,30 s, 1
min, 2 min, 5 min, 10min, 15min, 20 min, 30 min e 1 ora |
Interfaccia USB modello HD2103.2 | |
Tipo | 1.1 - 2.0 isolata galvanicamente |
Collegamenti | |
Ingresso modulo per sonde | Connettore 8 poli maschio DIN45326 |
Interfaccia seriale RS232 | Connettore 8 poli MiniDin |
Interfaccia USB (solo HD2103.2) | Connettore Mini-USB tipo B |
Adattatore di rete (cod. SWD10) | Connettore 2 poli (positivo al centro) |
Misura di temperatura dello strumento | |
Range di misura Pt100 | da - 200 a + 650 °C |
Range di misura Pt1000 | da - 200 a + 650 °C |
Range di misura Ni1000 | da - 50 a + 250 °C |
Risoluzione | 0.1 °C |
Accuratezza | ± 0.1 °C |
Deriva ad 1 anno | 0.1 °C / anno |
Descrizione | Codice |
---|---|
Kit composto dallo strumento HD2103.1, 4
batterie alcaline da 1.5V, manuale d'istruzioni, valigetta e software |
HD2103.1 |
Kit composto dallo strumento HD2103.2
datalogger, 4 batterie alcaline da 1.5V, manuale d'istruzioni, valigetta e software |
HD2103.2 |
