Micromanometri Pitot HD2114 P.0 - HD2114 P.2

e HD2134 P.0 - HD2134 P.2





Micromanometri Pitot HD2114 P.0 HD2114 P.2 e HD2134 P.0 HD2113 P.2 - strumenti da laboratorio - TecnoLab
  Scheda Tecnica Micromanometri Pitot HD2114 P.0 HD2114 P.2 e HD2134 P.0 HD2134 P.2 - strumenti da laboratorio - TecnoLabCatalogo Micromanometri Pitot HD2114 P.0 HD2114 P.2 e HD2134 P.0 HD2134 P.2 - strumenti da laboratorio - TecnoLab

Descrizione

Micromanometri HD 2114.0 P.0 - HD 2114.2 P.0 e HD 2134 P.0 - HD 2134 P.0

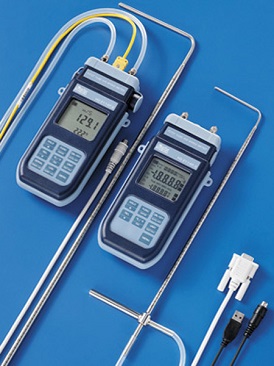

Gli strumenti HD2114P.0 e HD2114P.2, HD2134P.0 e HD2134P.2 sono dei micromanometri portatili per tubi di Pitot o Darcy con display LCD di grandi dimensioni, eseguono misure nel campo della climatizzazione, condizionamento, riscaldamento e ventilazione.

Misurano la pressione differenziale rilevata dal tubo di Pitot o Darcy connesso agli ingressi dello strumento ricavandone la velocità e la portata dell’aria nei condotti o bocchette; misurano inoltre la temperatura con sonda a termocoppia K.

Gli strumenti HD2114P.2 e HD2134P.2 sono datalogger , memorizzano fino a 36.000 campioni che possono essere trasferiti ad un PC collegato allo strumento tramite la porta seriale RS232C o la porta USB 2.0.

Da menu è possibile configurare l'intervallo di memorizzazione, la stampa, il baud rate.

Gli strumenti HD2114P.2 e HD2134P.2 possono trasferire tramite la porta seriale RS232C, in tempo reale, le misure acquisite ad un PC o ad una stampante portatile.



Le funzioni Max, Min e Avg calcolano rispettivamente i valori massimo, minimo e medio.

Altre funzioni sono: la misura relativa REL, la funzione HOLD e lo spegnimento automatico escludibile.

Gli strumenti hanno grado di protezione IP66.



Sonde:

Gli strumenti HD2114P.0 e HD2114P.2 sono provvisti di sensore di pressione differenziale rispetto l'atmosfera di 20mbar, i modelli HD2134P.0 e HD2134P.2 di sensore da 200mbar.

Agli strumenti può essere collegato un qualsiasi tubo di Pitot con la relativa termocoppia K, dove esiste, per la misura della velocità e della portata calcolata di un flusso d’aria incidente.

In condizioni standard di temperatura e pressione atmosferica, i modelli HD2114P.0 e HD2114P.2 misurano velocità fino a 55m/s, i modelli HD2134P.0 e HD2134P.2 fino a 180m/s.

Tutti i modelli di strumento prevedono la misura della temperatura dell’aria tramite termocoppia K.



Le misure fornite dagli strumenti sono:

• la pressione differenziale Pv

• la velocità dell’aria

• la portata calcolata

• la temperatura dell’aria rilevata dalla termocoppia.



Con il tasto UNIT/Duct Calc si scelgono le unità di misura del valore istantaneo visualizzato:

• per la pressione differenziale: Pa, mbar, mmH2O e PSI

• per la velocità dell’aria: m/s, Km/h, ft/min, mph e knots

• per la portata: l/s, m3/h e ft 3/min

• per la temperatura: °C e °F



Dati tecnici

Strumento
Dimensioni
(Lunghezza x Larghezza x Altezza)
185 x 90 x 40 mm
Peso 470 g (completo di batterie)
Materiali ABS, gomma
Display 2 x 4 ½ cifre più simboli
Area visibile 52 x 42 mm
Condizioni Operative
Temperatura operativa da -5 a 50 °C
Temperatura di magazzino da -25 a 65 °C
Umidità relativa di lavoro da 0 a 90 % UR no condensa
Grado di protezione IP 66
Alimentazione
Batterie 4 batterie 1.5V tipo AA
Autonomia 200 ore con batterie alcaline da 1800 mAh
Corrente assorbita a strumento spento 20 μA
Rete - modelli HD21x4P.2 Adattatore di rete 100/240 Vac / 12 Vdc - 1 A
Unità di misura °C - °F - Pa - mbar - mmH2O - PSI - m/s - km/h - ft/min - mph - knot - l/s  - m³/h - cfm
Sicurezza dei dati memorizzati Illimitata, indipendente dalle condizioni
di carica delle batterie
Tempo
Data e ora orario in tempo reale
Accuratezza 1min / mese max deviazione
Memorizzazione dei valori misurati modelli HD2114 P.2 e HD2134 P.2
Tipo 2000 pagine di 18 campioni ciascuna
Quantità 36000 campioni in totale
Intervallo di memorizzazione selezionabile 1 s,5 s,10 s,15 s,30 s, 1 min, 2 min,
5 min, 10min, 15min, 20 min, 30 min e 1 ora
Interfaccia seriale RS232C modelli HD2114 P.2 e HD2134 P.2
Tipo RS232C isolata galvanicamente
Baud rate impostabile da 1200 a 38400 baud
Bit di dati 8
Parità Nessuna
Bit di stop 1
Controllo di flusso Xon / Xoff
Lunghezza cavo seriale Max 15 m
Intervallo di stampa selezionabile immediata o 1 s,5 s,10 s,15 s,30 s, 1 min, 2 min,
5 min, 10min, 15min, 20 min, 30 min e 1 ora
Interfaccia USB modelli HD2114 P.2 e HD2134 P.2
Tipo 1.1 - 2.0 isolata galvanicamente
Collegamenti
Ingressi di pressione  2 Connettori a calzamento Ø 5 mm
Ingresso di temperatura TC tipo K Connettore mignon standard 2 poli femmina polarizzato
Interfaccia seriale RS232
modelli HD2114 P.2 e HD2134 P.2
Connettore 8 poli MiniDin
Interfaccia USB
modelli HD2114 P.2 e HD2134 P.2
Connettore Mini-USB tipo B
Adattatore di rete modelli HD21x4 P.2 Connettore 2 poli (positivo al centro)



Codice prodotto

Descrizione Codice
Kit composto dallo strumento HD2114P.0, con fondo scala di 20 mbar e ingresso per termocoppia K, 4 batterie alcaline da 1.5V, manuale d'istruzioni e valigetta HD2114P.0
Kit composto dallo strumento HD2114P.2 datalogger, con fondo scala di 20 mbar e ingresso per termocoppia K, 4 batterie alcaline da 1.5V,
manuale d'istruzioni, valigetta e software
HD2114P.2
Kit composto dallo strumento HD2134P.0, con fondo scala di 200 mbar e ingresso per termocoppia K, 4 batterie alcaline da 1.5V, manuale d'istruzioni e valigetta HD2134P.0
Kit composto dallo strumento HD2134P.2 datalogger, con fondo scala di 200 mbar e ingresso per termocoppia K, 4 batterie alcaline da 1.5V,
manuale d'istruzioni, valigetta e software
HD2134P.2
