Descrizione

Il colorimetro industriale CLM-195 è uno strumento di misura colorimetrica non a contatto adatto ad operare in ambienti industriali ad utilizzo intensivo 24h/24.



Lo strumento è dotato di un case in alluminio anodizzato in grado di costituire un sistema robusto e ideale per l'installazione sulle linee di produzione e nelle macchine di grandi e piccoli costruttori.



Come gli altri strumenti della linea CLM, anche il colorimetro CLM-195 è in grado di fornire informazioni accurate e ripetibili sul colore della superficie ispezionata.

Grazie alla geometria di misura (45°c:0°) ed all’elevata uniformità di illuminazione garantita dai LEDs integrati, è possibile effettuare le misurazioni su un vasto numero di settori, applicazioni e tipologie di superfici (lucide e opache).



CLM-195 è uno strumento intelligente: una prima analisi dei dati raccolti (quali ad esempio l'ultima misura utile o la media mobile) può avvenire direttamente a bordo del dispositivo al fine di fornire un'informazione istantanea pass/fail, resa disponibile mediante l'attivazione degli I/O digitali.

In alternativa le misurazioni possono essere inviate ad un’unità di controllo remota per una gestione più completa della memorizzazione (funzionalità datalogger) e per consentire l'esportazione dei dati raccolti, per analisi più approfondite o per la creazione di report.



Alcune tipologie di controllo:

•Classificazione e smistamento del prodotto;

•Rilevazione di prodotti difettosi di materiali;

•Individuazione del grado di omogeneità del materiale - tendenza alla variazione nel tempo;

•...



Applicazioni:

Applicazioni Colorimetro CLM 195 - strumenti da laboratorio - TecnoLab



Vantaggi:

Automazione dell'ispezione colorimetrica;

Verifica della produzione in real-time;

Standardizzazione del controllo qualità;

Controllo della produzione fino al 100%;

Risparmio di tempo e di risorse rispetto al controllo a campione;



Modelli:

CLM-195 è disponibile in due varianti:

sensore CLM-195 + codice demo: adatto nel caso il cliente disponga di risorse interne per sviluppare l'applicazione in autonomia oppure lo richieda.

sensore CLM-195 + codice demo + software completo: la migliore soluzione per un sistema completo con un investimento contenuto, in grado di automatizzare il controllo puntuale della produzione.



Dotazione di base colorimetro industriale cod. CLM-195.P001A:

•Strumento di misura del colore;

•Standard di calibrazione bianco;

•Cavo esterno per interfaccia seriale, lunghezza 2 metri;

•Packaging;

•Codice di esempio in formato source code;

•Certificato di calibrazione NIST (su chiavetta USB);

•Manuale utente (booklet su chiavetta USB);

•1 anno di garanzia internazionale.



Accessori:

•PC fanless per il processing;

•Cavo esterno per interfaccia seriale, lunghezza 5 metri.

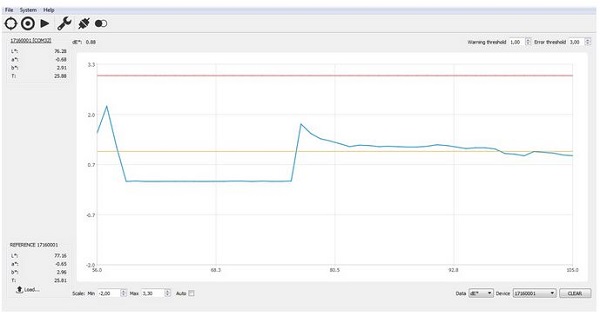

Software:

Il software dedicato per il colorimetro industriale CLM-195 è stato sviluppato per avvicinare le esigenze di molti clienti, racchiudendole in un prodotto completo e ad un costo contenuto.



Software Colorimetro CLM 195 - strumenti da laboratorio - TecnoLab



Sistemi operativi:

Il software è compatibile con i seguenti sistemi operativi Microsoft (32bit e 64bit):

•Windows Vista;

•Windows 7;

•Windows 8;

•Windows 10.



Dati Tecnici

Modello CLM 195
Punti di controllo Il software gestisce fino a 3 colorimetri in simultanea.
Il master controlla i GPIO (1 input, 2 output)
Interfacciamento Porta seriale RS485 (fino a 3 indipendenti)
o USB 2.0 (con adattatore usb2serial)
Modalità di acquisizione - Via pulsante software
- Acquisizione in continua con intervallo di tempo (min 0.5s, max 60s)
- Via trigger esterno: monitorato dal software (polling GPIO IN)
o impostabile fronte attivo o segnale on/off per almeno 250ms
Tipologia di datalogging - Valori CIE L*a*b indipedenti letti da uno o più colorimetri
- Valore medio calcolato sule acquisizioni dei colorimetri attivi
Acquisizione del riferimento - Lettura dell’utente
- Caricamento da un database
Comparazione misura vs. riferimento Impostazione utente delle soglie relative
(deltaE, deltaC, deltaAB, deltaL…)
Attivazione soglie Segnalazione di warning ed errore dal colorimetro master:
- warning: delta misura/riferimento al superamento della soglia 1
- errore: delta misura/riferimento al superamento della soglia 2
Grafico delle misure Grafico dell’aquisizione istantanea dei valori CIE L*a*b
e andamento temporale. Indicazione dello scostamento (delta)
delle singole componenti
Esportazione dati Esportabilità dei dati in formato .csv (Excel-compatibile)
dei valori acquisiti per analisi successive



Codice Prodotto

Immagine Descrizione Codice

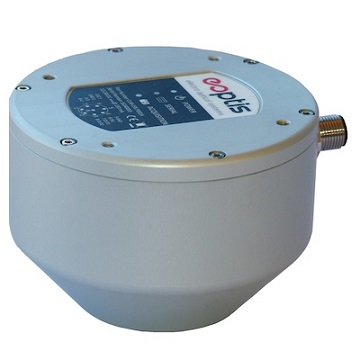

Colorimetro CLM 195 - strumenti da laboratorio - TecnoLab Colorimetro CLM 195 CLM-195
