La serie dei mulini a rotore include mulini ultracentrifughi, mulini a rotore e mulini con rotore a croce.
Le possibilità applicative variano in funzione del modello e spaziano dalla macinazione preliminare a quella fine di materiali morbidi e fibrosi oppure duri.
Con gli strumenti proposti è possibile realizzare, ad esempio, la macinazione di alimenti, rifiuti, prodotti chimici e farmaceutici, combustibili, componenti elettroniche, tessuti animali, vetro, minerali, etc. e la macinazione NIR.
I mulini a rotore si distinguono quindi per versalità delle modalità di impiego, per l'alto livello della tecnologia incorporata, per accuratezza e affidabilità.

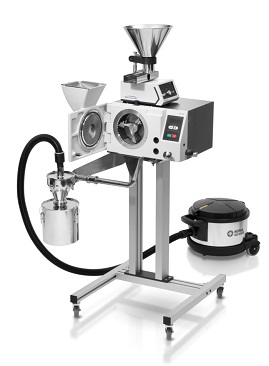

Il mulino a croce SK 300 è adatto alla macinazione grossolana e fine di campioni medio-duri e fragili, sia per lavorazioni in batch che in continuo.
Grazie alla velocità regolabile da 2.000 a 4.000 rpm può essere utilizzato per molteplici applicazioni, ad esempio: preparazione del campione in laboratorio, controllo qualità, ricerca e sviluppo, impianti pilota ed anche in impianti produttivi.
Principio di funzionamento
La macinazione con SK 300 avviene per effetto impatto e taglio.
Il materiale in ingresso passa dalla tramoggia direttamente nel centro della camera di macinazione, dove attraverso le piastre taglienti del rotore a croce e i denti della camera di macinazione, il prodotto viene finemente macinato.
Appena il materiale è più piccolo della maglia del setaccio inserito, lo attraverserà ed entrerà nel ricettacolo.
Il flusso di aria in entrata dalla tramoggia causato dall’accelerazione del rotore, accelera lo scarico del materiale macinato.
La frazione più fine dispersa dall’aria è trattenuta dal sistema filtrante.
Esempi di campione
Clinker cemento, carbone, carbone fossile, chamotte, fango, ghiaia, granito, minerale, minerali, ossido ceramico, pietra da gesso, terreno, vetro, ...
Vantaggi prodotto
•Adatto per la macinazione in batch di grosse quantità di materiale
•Velocità regolabile per diverse applicazioni
•Finezza finale definita grazie ai setacci con apertura da 0.12 - 10 mm
•Pulizia facile e veloce grazie a camera di macinazione, rotore e setacci ad innesto rapido
•Ampia gamma di accessori con diversi rotori, setacci ad anello e cassetta
•Freno motore elettrico
•Dispositivo di bloccaggio centralizzato
•Optional cyclone available.
Modello | SK 300 |
---|---|
Applicazioni | macinazione |
Campo di applicazione | agricoltura, chimica / plastica, materiali da costruzione, ambiente / riciclaggio, geologia / metallurgia, vetro / ceramica |
Materiale in ingresso | medio-duro, fragile |
Principio di macinazione | impatto |
Pezzatura materiale in ingresso | < 25 mm |
Finezza finale | < 100 μm |
Velocità a 50 Hz (60Hz) | 2000 - 4000 min-1 (in steps of 200 min-1) |
Impostazione velocità | Si |
Velocità rotore periferico | 15.5 m/s .. 31 m/s |
Tipologie di Rotore | acciaio inox / ghisa |
Materiale degli accessori di macinazione | acciaio temprato, acciaio inossidabile,
ghisa, acciaio 1.1740 (per la macinazione di metalli pesanti) |
Dimensione dei setacci | Fori Trapezoidali 0.12 / 0.20 / 0.25 / 0.35
/ 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm Fori Tondi 3.00 / 4.00 / 5.00 / 6.00 / 8.00 / 10.00 mm |
Unità estrazione della polvere | Ciclone Opzionale |
Capacità Ricettacolo | 5 L / opzionale: 30 L |
Guida | Motore trifase con convertitore di frequenza |
Unità di potenza | 1.1 kW |
Dati alimentazione elettrica | 200 ... 240 V 50 / 60 Hz |
Potenza connessione | Monofase |
Codice di protezione | IP 41 |
Consumo energetico | 1.5 kW |
Dimensioni (W x H x D) | 600 x 1200 x 700 mm (con supporto) |
Peso netto | ~ 57 kg (con supporto) |
Standard | CE |
Descrizione camera di macinazione/ rotore a croce / placche di taglio | Codice |
---|---|
Mulino a Croce SK 300, 200-240 V, 50/60 Hz, ghisa / ghisa / acciaio temprato |
20.751.0001 |
Mulino a Croce SK 300, 200-240 V, 50/60 Hz, acciaio temprato / ghisa / acciaio temprato |
20.751.0002 |
Mulino a Croce SK 300, 200-240 V, 50/60 Hz, acciaio inox / acciaio inox/ acciaio inox |
20.751.0003 |
Mulino a Croce SK 300, 200-240 V, 50/60 Hz,
ghisa / ghisa / acciaio 1.1740 |
20.751.0004 |
Descrizione | Codice |
---|---|
Supporto per SK 300 | 22.407.0098 |
Setacci fori trapezzoidali 0.12 mm | 02.407.0098 |
Setacci fori trapezzoidali 0.20 mm | 02.407.0099 |
Setacci fori trapezzoidali 0.25 mm | 02.407.0100 |
Setacci fori trapezzoidali 0.50 mm | 02.407.0101 |
Setacci fori trapezzoidali 0.75 mm | 02.407.0102 |
Setacci fori trapezzoidali 1.00 mm | 02.407.0103 |
Setacci fori trapezzoidali 1.50 mm | 02.407.0104 |
Setacci fori trapezzoidali 2.00 mm | 02.407.0105 |
Setacci fori tondi 3.00 mm | 02.407.0106 |
Setacci fori tondi 4.00 mm | 02.407.0107 |
Setacci fori tondi 5.00 mm | 02.407.0108 |
Setacci fori tondi 6.00 mm | 02.407.0109 |
Setacci fori tondi 8.00 mm | 02.407.0110 |
Setacci fori tondi 10.00 mm | 02.407.0111 |
Filtro anulare per contenitore di raccolta 5 L | 22.187.0008 |
