I mulini a taglienti vengono utilizzati con grande successo per la macinazione di una vasta gamma di materiali.
Questi mulini offrono inoltre un alto livello di sicurezza e di convenienza.
L’ampia gamma di accessori consente di adattarsi alle diverse esigenze applicative.
I mulini a taglienti sono adatti per la macinazione di materiali soffici, medio-duri, elastici e fibrosi nonchè per la macinazione di un mix eterogeneo di materiali.

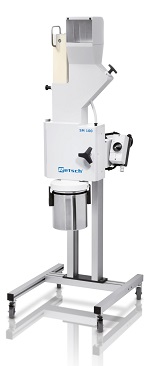

L’SM 100 è il più economico all’interno dei mulini a taglienti.
Con il suo potente motore a 1,5 Kw e la velocità del rotore di 1,500 rpm viene particolarmente utilizzato per le operazioni di routine.
Grazie all’ampia gamma di setacci, tramogge e contenitori di raccolta il mulino può essere adattato alle diverse richieste applicative.
Il mulino SM 100 può essere montato sul banco, in alternativa è disponibile un conveniente supporto con ruote.
Principio di funzionamento
La macinazione nel mulino a taglienti SM 100 avviene per forze di taglio e divisione.
Il campione passa attraverso la tramoggia ed entra nella camera di macinazione, dove entra in contatto con il rotore equipaggiato con lame taglienti; viene sminuzzato tra le lame e le barre taglienti inserite nello strumento.
Nel rotore a 6 dischi, le lame sono sfalsate ed operano un taglio in sequenza.
I coltelli del rotore parallelo sminuzzano energicamente con un'azione di taglio.
Il tempo all’interno della camera è breve, appena il campione può passare attraverso le aperture del setaccio, viene scaricato nel ricettacolo di raccolta.
La velocità del rotore di 1.500 min-1 assicura una rapida e delicata macinazione.
Esempi di campione
Alimentazione animale, carta, cartone, cibo, droghe, gomma, legno, lignite, materiali vegetali, ossa, paglia, pelle, plastica, resine, schede elettroniche, spezie, tessile, ...
Vantaggi prodotto
•Per applicazioni di routine
•Ottimo effetto da taglio
•Rapida e veloce pulizia grazie alle superfici lisce e al rotore ad innesto
•Finezza finale definita grazie a un'ampia gamma di setacci di dimensioni foro da 0,25mm a 20 mm
•Ampia gamma di accessori, tra cui tramogge, sistemi di raccolta, rotori e setacci
•Alto standard di sicurezza
Modello | SM 100 |
---|---|
Applicazioni | macinazione attraverso il taglio |
Campo di applicazione | agricoltura, biologia, chimica / plastica, ingegneria / elettronica, l'ambiente / riciclo, cibo, medicine / farmaci |
Materiale in ingresso | morbido, medio-duro, elastico, fibroso |
Principio di macinazione | divisione, taglio |
Pezzatura materiale in ingresso | < 60 x 80 mm |
Finezza finale | 0.25 - 20 mm |
Velocità a 50 Hz (60Hz) | 1500 min-1 |
Velocità rotore periferico | 9.4 - 11.4 m/s |
Diametro Rotore | 129.5 mm |
Tipologie di Rotore | Rotore a sezione parallela / rotore a 6 lame sfalsate |
Tipi di tramoggia | standard, per campioni lunghi |
Materiale degli accessori di macinazione | acciaio inox, acciaio per la macinazione di
metalli pesanti, carburo di tungsteno |
Dimensione dei setacci | Fori trapezoidali da 0.25 / 0.50 / 0.75 /
1.00 / 1.50 mm Fori quadrati da 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
Sistemi di raccolta / capacità | ricettacolo di raccolta da 5 l / opzionale: 30 l unità di raccolta da 0.25 / 0.5 l |
Guida | Motore trifase |
Unità di potenza | 1.5 kW |
Dati alimentazione elettrica | diverse tensioni elettriche |
Potenza connessione | Trifase |
Codice di protezione | IP 54 |
Dimensioni (W x H x D) | 582 x 1675 x 700 mm (con telaio di base e tramoggia standard) |
Peso netto | ~ 73 kg (senza tramoggia, rotore e supporto) |
Standard | CE |
Descrizione | Codice |
---|---|
Mulino a Taglienti SM 100, 3 ~ 400 V, 50 Hz | 20.727.0001 |
Mulino a Taglienti SM 100, 200-230 V, 50/60 Hz, con convertitore di potenza |
20.727.0009 |
Mulino a Taglienti SM 100, 3~ 400 V, 50 Hz,
, per macinazione senza contaminazione da metalli pesanti |
20.727.0002 |
Mulino a Taglienti SM 100, 220-230 V, 50/60
Hz, con convertitore di potenza, per macinazione senza contaminazione da metalli pesanti |
20.727.0010 |
Descrizione | Codice |
---|---|
Supporto per SM 100 | 22.824.0005 |
Setacci fori trapezzoidali 0.25 mm | 03.647.0312 |
Setacci fori trapezzoidali 0.50 mm | 03.647.0313 |
Setacci fori trapezzoidali 0.75 mm | 03.647.0314 |
Setacci fori trapezzoidali 1.00 mm | 03.647.0315 |
Setacci fori trapezzoidali 1.50 mm | 03.647.0316 |
Setacci fori quadrati 2.00 mm | 03.647.0318 |
Setacci fori quadrati 4.00 mm | 03.647.0320 |
Setacci fori quadrati 6.00 mm | 03.647.0321 |
Setacci fori quadrati 8.00 mm | 03.647.0322 |
Setacci fori quadrati 10.00 mm | 03.647.0024 |
Setacci fori quadrati 20.00 mm | 03.647.0062 |
