La serie dei mulini a rotore include mulini ultracentrifughi, mulini a rotore e mulini con rotore a croce.
Le possibilità applicative variano in funzione del modello e spaziano dalla macinazione preliminare a quella fine di materiali morbidi e fibrosi oppure duri.
Con gli strumenti proposti è possibile realizzare, ad esempio, la macinazione di alimenti, rifiuti, prodotti chimici e farmaceutici, combustibili, componenti elettroniche, tessuti animali, vetro, minerali, etc. e la macinazione NIR.
I mulini a rotore si distinguono quindi per versalità delle modalità di impiego, per l'alto livello della tecnologia incorporata, per accuratezza e affidabilità.

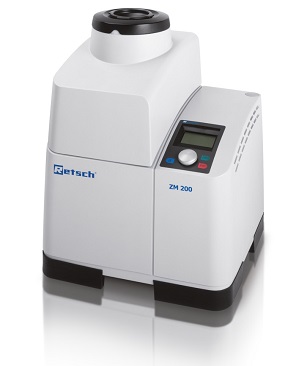

Il mulino ultracentrifugo ZM 200 è un mulino a rotore ad alta velocità di incomparabili performance.
E' usato per una rapida macinazione di materiali morbidi,medio-duri e fibrosi.
Grazie all’efficiente tecnica di macinazione ed al vasto range di accessori disponibili, lo ZM 200 assicura una preparazione del campione in brevissimo tempo e senza stress per il campione.
L'ampio range di accessori comprende un ampio range di setacci, rotori, così come sistemi di raccolta, che rendono il mulino ultracentrifugo uno strumento versatile adattabile a svariate applicazioni.
Il dosatore vibrante opzionale è controllabile con un interfaccia ed assicura un dosaggio ottimale.
Con l’utilizzo del ciclone, il campione viene ulteriormente raffreddato da una corrente d’aria, che agevola lo scarico del materiale dalla camera di macinazione attraverso una cassetta di raccolta con uscita.
Questo effetto può essere incrementato utilizzando un sistema di aspirazione.
Con migliaia di installazioni lo ZM 200 è ormai uno standard nel settore mangimistico-alimentare, chimico ed agrotecnico.
Principio di funzionamento
Con il Mulino Ultracentrifugo ZM 200 la macinazione avviene per impatto e taglio tra il rotore ed il setaccio utilizzato.
Il materiale in ingresso passa attraverso la tramoggia (con protezione anti rimbalzo) ed entra nel rotore.
L’accelerazione centrifuga lancia con energia il prodotto contro i denti del rotore che ruota ad alta velocità, prefrantumandolo.
È poi finemente macinato nel passaggio attraverso il setaccio.
Questo processo in 2 step garantisce una macinazione rapida, ma delicata.
Il materiale caricato rimane nella camera di macinazione per un tempo estremamente ridotto, che significa non alterare le caratteristiche del prodotto.
Il materiale macinato è poi raccolto in una cassetta o in un ciclone di raccolta.
Esempi di campione
Carbone, carta, cereali, cibo, collagene, componenti elettronici, droghe, fertilizzanti, frutta e verdura essiccati, gomma, granie di caffè, larve essiccate, legno, mais, materiali vegetali, minerali, ossa, paglia, pellets alimentazione, polimeri, prodotti chimici, prodotti farmaceutici, rifiuti, riso, sementi, spezie, sweets, tabacco, tessile, vernici in polvere, ...
Vantaggi prodotto
•Motore trifase con ottimale powerdrive
•Macinazione delicata e molto rapida in due fasi pre-fine macinazione in un solo passaggio
•Ampio range di velocità selezionabili
•Cassetta brevettata impedisce la perdita di campione e permette una facile pulizia
•Accessori facilmente intercambiabili
•Finezza finale definita grazie a setacci con aperture da 0.08 - 10 mm
•Comodo housing con chiusura automatica
•Vano motore ed elettronica protetti contro la penetrazione della polvere e del materiale
•Impostazione dei parametri mediante pulsante ergonomico e visualizzazione su display
•Ampia gamma di accessori con diversi rotori, setacci ad anello e cassetta.
Modello | ZM 200 |
---|---|
Applicazioni | macinazione fine |
Campo di applicazione | agricoltura, biologia, chimica / plastica, materiali da costruzione, ingegneria / elettronica, ambiente / riciclaggio, cibo, geologia / metallurgia, medicine / farmaci |
Materiale in ingresso | morbido, medio-duro, fragile, fibroso |
Principio di macinazione | impatto, taglio |
Pezzatura materiale in ingresso | < 10 mm |
Finezza finale | < 40 μm |
Dimensione Lotto / Quantità in ingresso |
300 ml con cassetta standard 20 ml con mini cassetta 1000 ml con sacca filtrante in carta 4500 ml / 2500 ml / 450 ml / 230 ml con ciclone |
Velocità a 50 Hz (60Hz) | 6,000 - 18,000 min-1, selezione libera |
Velocità rotore periferico | 31 - 93 m/S |
Diametro Rotore | 99 mm |
Tipologie di Rotore | rotore 6 denti/ rotore 12 denti/ rotore 24 denti/ rotore 8 denti mini |
Materiale degli accessori di macinazione | acciaio inox, titanio, acciaio inox con rivestimento antiusura in carburo di tungsteno |
Dimensione dei setacci | Fori trapezoidali 0.08 / 0.12 / 0.20 / 0.25
/ 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm Fori tondi 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
Regolazione del tempo di macinazione |
No |
Capacità Ricettacolo | 900 ml con contenitori standard 50 ml con mini-contenitori 3000 ml con calza filtro 5000 ml / 3000 ml / 500 ml / 250 ml con ciclone |
Guida | Motore trifase asincrono con convertitore di frequenza |
Dati alimentazione elettrica | diverse tensioni elettriche |
Potenza connessione | Monofase |
Codice di protezione | IP 20 |
Consumo energetico | 1300 W |
Dimensioni (W x H x D) | 410 x 515 x 365 mm |
Peso netto | ~ 38 kg |
Standard | CE |
Descrizione | Codice |
---|---|
Mulino Ultracentrifugo ZM 200; con cassetta di raccolta da 900 ml | 20.823.0001 |
Descrizione | Codice |
---|---|
Rotore in acciaio inox a 6 denti | 02.608.0040 |
Rotore in acciaio inox a 12 denti | 02.608.0041 |
Rotore in acciaio inox a 24 denti | 02.608.0042 |
Setaccio anulare fori trapezoidali 0.08 mm | 03.647.0231 |
Setaccio anulare fori trapezoidali 0.12 mm | 03.647.0232 |
Setaccio anulare fori trapezoidali 0.20 mm | 03.647.0233 |
Setaccio anulare fori trapezoidali 0.25 mm | 03.647.0234 |
Setaccio anulare fori trapezoidali 0.50 mm | 03.647.0235 |
Setaccio anulare fori trapezoidali 0.75 mm | 03.647.0236 |
Setaccio anulare fori trapezoidali 1.00 mm | 03.647.0237 |
Setaccio anulare fori trapezoidali 1.50 mm | 03.647.0238 |
Setaccio anulare fori trapezoidali 2.00 mm | 03.647.0239 |
Setaccio anulare fori circolari luce 3.00 mm | 03.647.0240 |
Setaccio anulare fori circolari luce 4.00 mm | 03.647.0241 |
Setaccio anulare fori circolari luce 5.00 mm | 03.647.0242 |
Setaccio anulare fori circolari luce 6.00 mm | 03.647.0243 |
Documentazione IQ/OQ per ZM 200 | 99.200.0005 |
