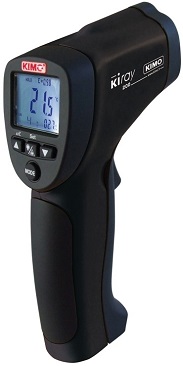

Il Pirometro modello KIRAY 200 è un Termometro a infrarossi che consente di rilevare a distanza la misura della temperatura delle superfici.
Principio di misura:
I termometri ad infrarossi possono misurare la temperatura superficiale di un oggetto. Le sue lenti ottiche catturano l'energia emessa e riflessa dall'oggetto.
Quest'energia viene raccolta a focalizzata in un rilevatore. Quest'informazione viene indicata come temperatura.
Il pirometro è lo strumento chiave per diagnosticare, ispezionare e controllare qualsiasi temperatura, con il vantaggio di usare la tecnologia "senza contatto"; in questo modo si possono misurare in maniera sicura temperature di superficie di oggetti caldi, pericolosi o di difficile accesso.
La misura ad infrarossi tuttavia diventa inefficace e molto imprecisa per rilevazioni su metallo o superfici brillanti o riflettenti, oppure per misure attraverso superfici trasparenti come vetro; inoltre vapore acqueo, polvere, fumo, etc... possono impedire le misure corrette perché ostruiscono l'ottica dello strumento.
Emissività:
Emissività è un termine usato per descrivere le caratteristiche di emissione di energia dei materiali.
La maggior parte (90% delle applicazioni tipiche) dei materiali organici e delle superfici pitturate o ossidate hanno un'emissività di 0.95 (pre-impostato nell'unità).
I valori approssimativi risulteranno essenzialmente da misure su superfici brillanti o metalli lucidi; per compensare questo limite, si consiglia di coprire la superficie che deve essere misurata con un nastro o con una vernice nera opaca; lasciare che la temperatura del nastro raggiunga quella del materiale sotto di essa e successivamente misurare la temperatura del nastro o della superficie verniciata.
La seguente tabella riporta alcuni valori di emissività specifici dei materiali:
Alluminio | 0.30 | Ghiaccio | 0.98 |
Amianto | 0.95 | Ferro | 0.70 |
Asfalto | 0.95 | Piombo | 0.50 |
Basalto | 0.70 | Calcare | 0.98 |
Ottone | 0.50 | Olio | 0.94 |
Mattone | 0.90 | Vernice | 0.93 |
Carbone | 0.85 | Carta | 0.95 |
Ceramica | 0.95 | Plastica | 0.95 |
Calcestruzzo | 0.95 | Gomma | 0.95 |
Rame | 0.95 | Sabbia | 0.90 |
Sporco | 0.94 | Pelle | 0.98 |
Cibo Congelato | 0.90 | Neve | 0.90 |
Cibo Caldo | 0.93 | Acciaio | 0.80 |
Vetro | 0.85 | Tessuto | 0.94 |
Acqua | 0.93 | Legno | 0.94 |
Cibo Fresco tra 0 e 5°C | 0.90 |
Kiray 200:
Questo modello di pirometro è in grado di effettuare misure da una distanza minima di 50 mm, fino ad un massimo di 1500 mm; il puntatore laser consente di individuare il centro della superfice interessata dalla misura.
Oltre alla misura ad infrarossi, il termometro Kiray 200 è predisposto per alloggiare anche sensori di temperatura a termocoppia; in questo modo il pirometro si «trasforma» in un termometro a tutti gli effetti per la misura della temperatura anche in aria, ad immersione e a penetrazione.
Lo strumento viene fornito completo di Termocoppia K a filo, custodia per il trasporto e manuale di utilizzo.
Grazie alla possibilità di regolare l’emissività entro un range da 0.10 a 1.00, si possono ottenere misure estremamente precise in funzione delle caratteristiche chimico fisiche del materiale interessato dalla misura.
Combinando l’utilizzo di un sensore a termocoppia alla funzione dell’emissività variabile, è possibile pertanto individuare il valore del coefficiente di emissività specifico per ciascun materiale, che consente di limitare al massimo l’errore della misura ad infrarossi.
Il pirometro Kiray 200 è alimentato da una batteria alcalina 9V che ne garantisce un’autonomia di 38 h con laser e retroilluminazione inattivi; si arriva invece ad un utilizzo di 15 h quando laser e retroilluminazione vengono utilizzati in continuazione.
Kiray 200 si distingue fra tutti i pirometri della stessa fascia di mercato per il suo ampio intervallo di misura e la sua velocità di lettura: la misura ad infrarossi può essere effettuata in un range di temperatura da -50 a +850°C, con un tempo di risposta inferiore al secondo.
Lo strumento è dotato di memoria interna di 20 valori di temperatura misurati e di visualizzazione della temperatura minima, massima e media di una serie di misure effettuate; inoltre è possibile impostare degli allarmi superiore/inferiore che attivano un segnale acustico e uno lampeggiante sul display nel caso di superamento dei valori soglia impostati.
Risposta Spettrale | 8-14 μm |
Sistema Ottico | D.S: 30:1 (50 mm a 1500 mm) |
Tempo di Risposta | meno di 1 secondo |
Range di Temperatura | da -50 a +850°C |
Precisione da -50 a -20°C | ± 5°C |
Precisione da -20 a +200°C | ± 1.5% del valore ± 2°C |
Precisione da +200 a +538°C | ± 2% del valore ± 2°C |
Precisione da +538 a +850°C | ±3.5% del valore ± 5°C |
Risoluzione del Display | 0.1°C |
Emissività | Regolabile da 0.10 a 1.00. Preimpostato 0.95 |
Puntamento laser lunghezza d'onda | 630 - 670 mm |
Display 4 ½ Ciffre | con Display LCD Retroilluminato |
Spegnimento | Automatico dopo 7 secondi di inattività |
Temperatura d'utilizzo | da 0 a
+10°C per un periodo breve da +11 a + 50 °C per un periodo lungo |
Temperatura di Stoccaggio | da - 20°C a + 60°C |
Dimensioni | 175 x 110 x 45 mm |
Peso | 230 g (batteria inclusa) |
Caratteristiche del sensore a termocoppia in dotazione | |
---|---|
Range di Temperatura | da - 40°C a + 400°C |
Range del Display | da - 50°C a + 1370°C |
Risoluzione | 0.1°C |
Precisione | ± 1.5% del valore ± 3°C |
Lunghezza del cavo | 1 m |
Descrizione | Codice |
---|---|
Kiray 200 | 21631 |
