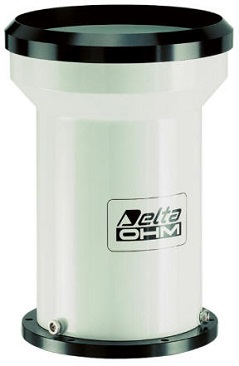

HD2013 è un pluviometro a vaschetta basculante affidabile e robusto, interamente costruito con materiali anticorrosione per garantire una lunga durata.
Per assicurare una misura accurata anche in condizioni climatiche di bassa temperatura o in presenza di precipitazioni nevose, è prevista una versione con riscaldamento che si attiva automaticamente intorno ai +4 °C in modo da impedire il deposito della neve e la formazione di ghiaccio.

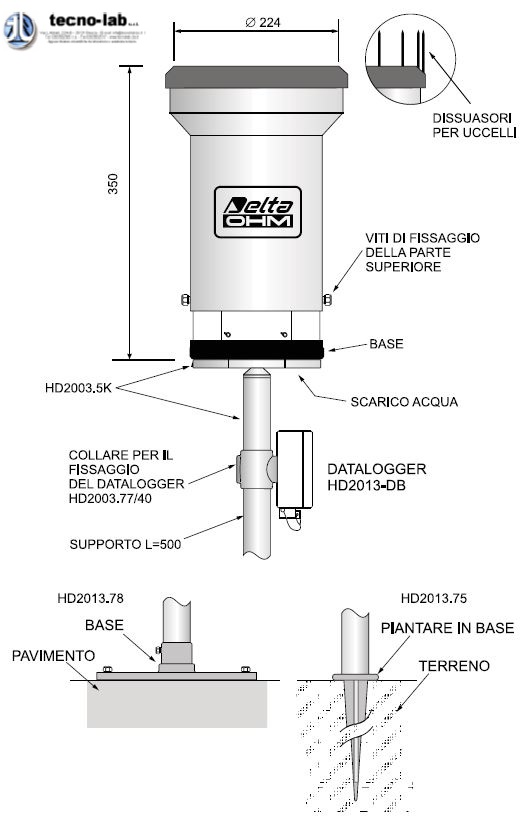

Il pluviometro è costituito da una base in metallo sulla quale è posizionata la vaschetta basculante.
Il cono di raccolta della pioggia, fissato al cilindro in alluminio, convoglia l’acqua all’interno della vaschetta basculante: raggiunto il livello stabilito, la vaschetta tarata, sotto l’azione del proprio peso, ruota scaricando l’acqua.
Nella fase di rotazione, il contatto normalmente chiuso del reed si apre per una frazione di secondo, dando un impulso al contatore.
La misura della quantità di pioggia si basa sul conteggio del numero di svuotamenti della vaschetta: i contatti reed, normalmente chiusi, si aprono al momento della rotazione tra una sezione e l’altra della vaschetta.
Il numero degli impulsi può essere rilevato ed acquisito da un datalogger o da un contatore ad impulsi.
Il pluviometro è disponibile con uscita analogica opzionale (HD2013UA) a scelta tra 4…20 mA o 0…10 Vdc (da definire al momento dell’ordine) o con uscita digitale SDI-12 opzionale (HD2013UD).
La versione con uscita 4…20 mA e la versione con uscita SDI-12 richiedono alimentazione 7…30 Vdc.
La versione con uscita 0…10 Vdc richiede alimentazione 13…30 Vdc. Le versioni con uscita analogica o SDI-12 sono fornite di una batteria tampone che permette di mantenere l’informazione della quantità di pioggia anche in seguito a brevi interruzioni dell’alimentazione (almeno 10 secondi per HD2013UA, circa 5 minuti per HD2013UD).
Un filtro asportabile per la pulizia e la manutenzione periodica è inserito nel cono di entrata dell’acqua in modo da impedire che foglie o altri elementi possano ostruire il foro alla sua estremità.
Per uno scorrimento migliore dell’acqua, il cono di raccolta è trattato con un prodotto antiaderente.
Nella versione con riscaldamento HD2013R, il circuito di riscaldamento funziona con tensione continua 12 Vdc o 24 Vdc (da definire al momento dell’ordine) e assorbe circa 165 W; l’abilitazione del riscaldamento avviene attorno ai +4 °C.
A richiesta, al momento dell’ordine, è possibile avere installato sul pluviometro il dissuasore per uccelli, formato da 8 punte di diametro 3 mm, alte 60 mm.
Modello | HD 2013 R | HD 2013 | HD 2013 UA opzione uscita analogica |
HD 2013 UD opzione uscita SDI -12 |
---|---|---|---|---|
Alimentazione | Circuito di riscaldamento: 12 o 24 Vdc ±10% |
- | 7…30 Vdc 13…30 Vdc |
7…30 Vdc |
Consumo | 165 W | - | 26 mA max. a 18 Vdc (versione 4…20 mA) ≈ 4 mA a 18 Vdc (versione 0…10 V) |
≈ 100 μA a 18 Vdc in modalità SDI-12 |
Uscita a contatto | Contatto NC Con le opzioni HD2013UA e HD2013UD, l’uscita a contatto è alternativa all’uscita analogica o SDI-12 e il pluviometro è configurato di fabbrica con uscita analogica (HD2013UA) o SDI-12 (HD2013UD) |
|||
Uscita analogica | - | - | 4…20 mA o 0…10 V |
- |
Uscita digitale | - | - | - | SDI-12 |
Risoluzione | 0,1 – 0,2 o 0,5 mm/commutazione | |||
Temperatura operativa | -20°C...+60°C | +4°C...+60°C | ||
Temperatura di intervento del riscaldamento |
+4°C | - | - | - |
Grado di protezione | IP 64 | |||
Area del collettore | 400 cm² | |||
Sezione minima dei fili
del cavo di collegamento |
0,5 mm² per la versione
senza riscaldamento (HD2013) 2,5 mm² per la versione con riscaldamento (HD2013R) |
Descrizione | Codice |
---|---|
Pluviometro a vaschetta basculante, area
400 cm², per temperature da +4 °C a +60 °C; risoluzione a richiesta
al momento dell’ordine 0,1 – 0,2 o 0,5 mm. Contatto d’uscita normalmente chiuso |
HD 2013 |
Pluviometro a vaschetta basculante, area
400 cm², con riscaldamento per temperature da -20 °C a +60 °C.
Risoluzione a richiesta al momento dell’ordine 0,1 – 0,2 o 0,5 mm. Contatto d’uscita normalmente chiuso. Tensione di alimentazione: 12 Vdc o 24 Vdc 10% / potenza assorbita 165W |
HD 2013 R |
Opzione pluviometro
HD2013 con uscita a contatto e uscita analogica a scelta tra 4…20 mA
o 0…10 Vdc. Alimentazione 7…30 Vdc per l’uscita 4…20 mA, 13…30 Vdc per l’uscita 0…10 Vdc |
HD 2013 UA |
Opzione pluviometro HD2013 con uscita a contatto e uscita digitale SDI-12. Alimentazione 7…30 Vdc | HD 2013 UD |
Descrizione | Codice |
---|---|
Dissuasore per uccelli | HD 2013.18 |
Kit di accessori per l’installazione del pluviometro sollevato da terra 500 mm (HD2003.78 + HD2013.5.1 + HD2013.64.1 + HD2013.66) | HD 2013.5 K |
Kit di accessori per l’installazione del pluviometro sollevato da terra 1 m (HD2003.78 + HD2013.5.3 + HD2013.64.1 + HD2013.66 | HD 2013.5 K.1 |
Base a puntale per terreno per il supporto del pluviometro sollevato da terra | HD 2013.75 |
Base piana per il fissaggio del supporto del pluviometro sollevato da terra | HD 2013.78 |
