Sonde di temperatura Pt100 α=0,00385 °C-1 , R0 = 100 Ω

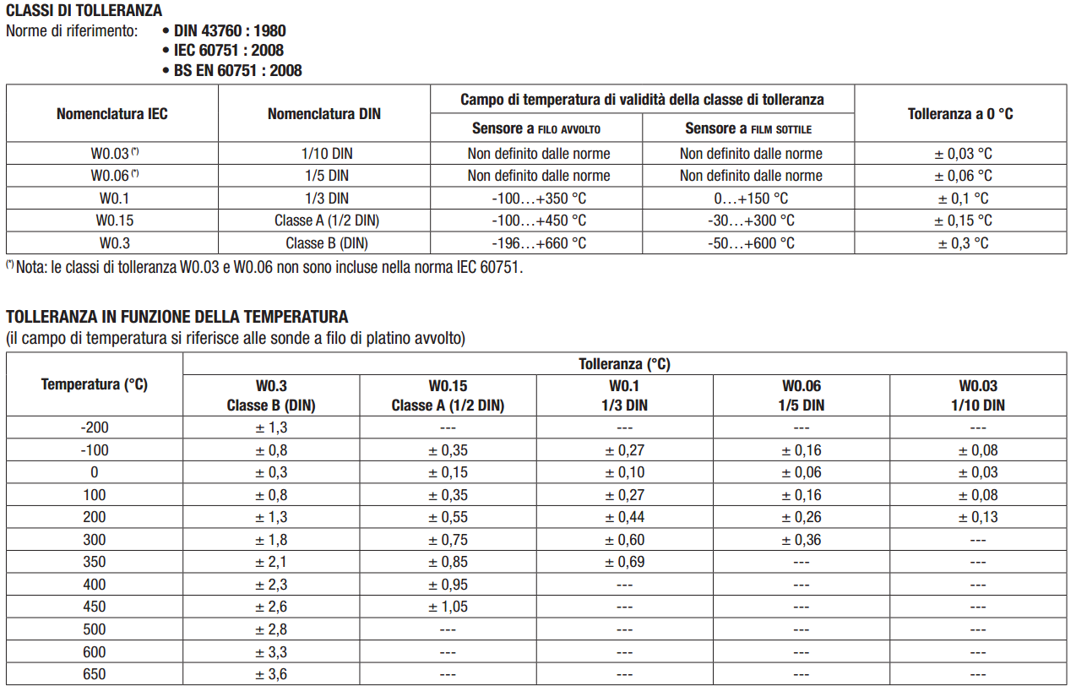

A seconda della tecnologia costruttiva dell’elemento sensibile in Platino, si distinguono due categorie di sonde sensore Pt100:
- Sonde a Filo Avvolto (Wire Wound): sono identificate dalla lettera I nel codice di ordinazione.
- Sonde a Film Sottile (Thin Film): sono identificate dalla lettera O nel codice di ordinazione.
Le prestazioni migliori si ottengono con le sonde a filo avvolto, caratterizzate da una deriva a lungo termine molto bassa rispetto alle sonde a film sottile.
L’incertezza di misura delle sonde con modulo SICRAM può essere migliorata con un Rapporto di taratura o un certificato ACCREDIA.
Il sensore di temperatura in tutte le versioni è alloggiato nella parte terminale della sonda.
Esistono molte tipologie di sensori di temperatura Pt100 che si differenziano fra loro in funzione delle caratteristiche costruttive, dei campi di applicazione, dei range di misura, dei tempi di risposta e delle precisioni.
Sonde per aria:
Il tempo di risposta per la misura della temperatura in aria si riduce di molto se l'aria è in movimento; se l'aria è ferma, si riduce il tempo agitando la sonda. I tempi di risposta in aria sono più lunghi che nella misura in liquidi.
Sonde ad immersione in liquidi:
La misura di temperatura ad immersione, si esegue introducendo la sonda nel liquido in cui si vuole eseguire la misura per minimo 60 mm; il sensore è alloggiato nella parte terminale della sonda.
Sonde a penetrazione per Semisolidi:
Nella misura a penetrazione, la punta della sonda deve entrare per minimo 60 mm, il sensore è inserito all’estremità della sonda.
NOTA: Nella misura di temperatura su blocchi surgelati è conveniente praticare, con un attrezzo meccanico, una cavità in cui inserire la sonda a punta.
Sonde a contatto per superfici:
Per eseguire una corretta misura a contatto, la superficie di misura deve essere piana e liscia, la sonda deve essere perpendicolare al piano di misura. Per facilitare l'esecuzione di una misura corretta, interporre una goccia di pasta conduttiva o olio (non usare acqua o solventi) fra la superficie e la sonda: si migliora così, inoltre, il tempo di risposta.

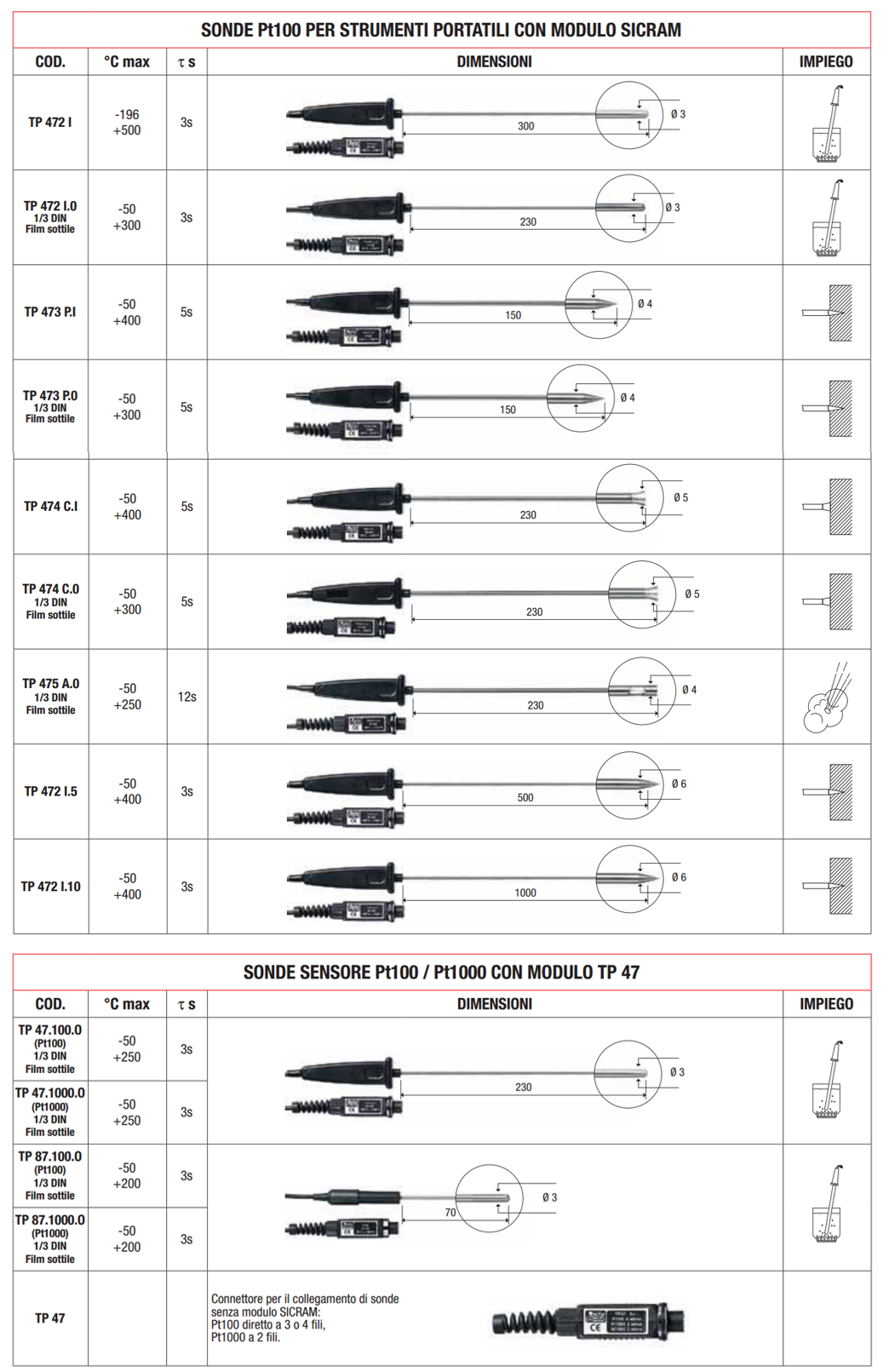

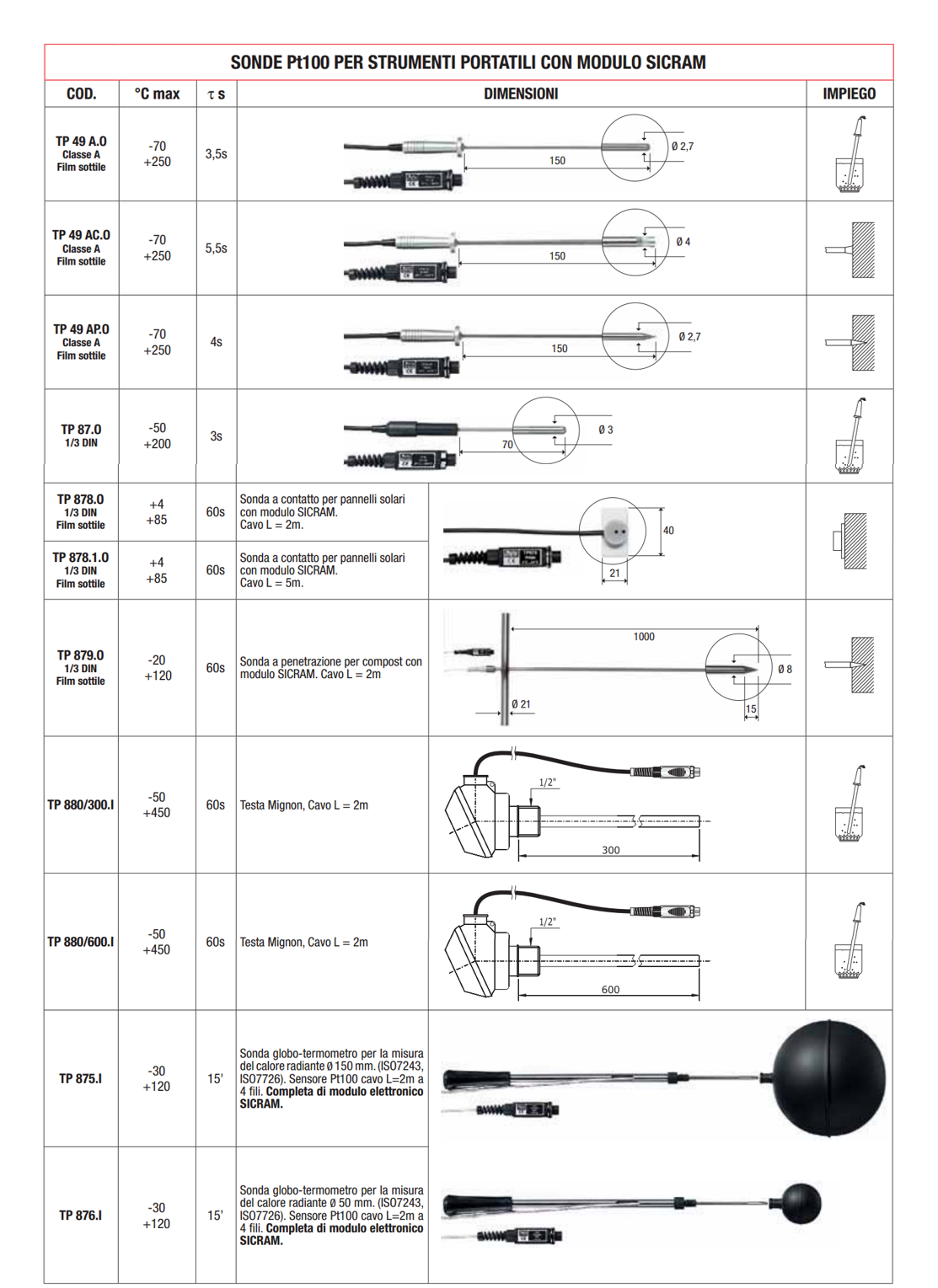

Dati tecnici di alcune sonde e moduli Sicram in Linea con lo strumento:
Modelli | Tipo | Campo di impiego | Accuratezza |
---|---|---|---|
TP472I | Immersione | -196°C…+500°C | ±0.25°C (-96°C…+350°C) ±0.4°C (+350°C…+500°C) |
TP472I.0 1/3 DIN Film sottile | Immersione | -50°C…+300°C | ±0.25°C (-50°C…+350°C) |
TP473P.0 1/3 DIN Film sottile | Penetrazione | -50°C…+300°C | ±0.25°C (-50°C…+300°C) |
TP474C.0 1/3 DIN Film sottile | Contatto | -50°C…+300°C | ±0.25°C (-50°C…+300°C) |
TP475A.0 1/3 DIN Film sottile | Aria | -50°C…+250°C | ±0.3°C (-50°C…+250°C) |
TP472I.5 | Immersione | -50°C…+400°C | ±0.3°C (-50°C…+300°C)
±0.6°C (+300°C…+400°C) |
TP472I.10 | Immersione | -50°C…+400°C | ±0.3°C (-50°C…+300°C) ±0.6°C (+300°C…+400°C) |
TP49A.I Classe A | Immersione | -70°C…+250°C | ±0.25°C (-70°C…+250°C) |
TP49AC.I Classe A | Contatto | -70°C…+250°C | ±0.25°C (-70°C…+250°C) |
TP49AP.I Classe A | Penetrazione | -70°C…+250°C | ±0.25°C (-70°C…+250°C) |
TP875.I | Globotermometro Ø 150mm | -30°C…+120°C | ±0.25°C (-30°C…+120°C) |
